Estos dispositivos monitorean circuitos eléctricos y desconectan rápidamente el suministro de energía en caso de condiciones anormales, como cortocircuitos o sobrecargas.
Estos relés desempeñan un papel crítico en la prevención de daños, y su efectividad se maximiza cuando están debidamente coordinados dentro del sistema. Su coordinación asegura que el relé correcto responda a una falla en el momento adecuado. Vamos a entender cómo funciona la coordinación en los relés de protección y su papel en la operación segura y confiable de los sistemas eléctricos.
¿Qué Son los Relés de Protección?

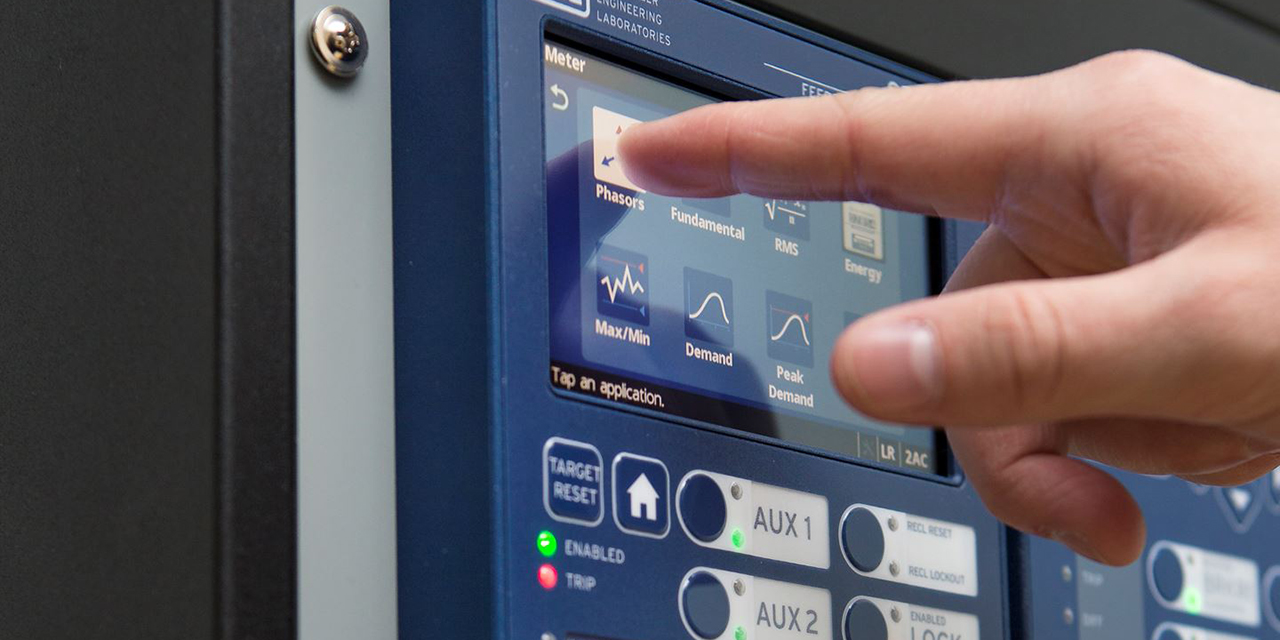

Los relés de protección son dispositivos diseñados para detectar fallas eléctricas al monitorear parámetros como voltaje, corriente y frecuencia. Cuando el relé detecta una condición anormal que excede los umbrales establecidos del sistema, activa un interruptor automático. Esto aísla la parte afectada del sistema, evitando daños adicionales.
Existen diferentes tipos de relés de protección, cada uno con propósitos específicos. Por ejemplo, los relés de sobrecorriente protegen contra el flujo excesivo de corriente, mientras que los relés diferenciales detectan desequilibrios en la corriente entre dos puntos. Los relés de distancia se utilizan comúnmente en sistemas de transmisión para medir la impedancia y activar una respuesta si ocurre una falla dentro de un rango designado.
La selección y coordinación adecuada de estos relés son esenciales para garantizar que cada parte del sistema eléctrico esté protegida sin causar interrupciones innecesarias.
La Importancia de la Coordinación de Relevadores
La coordinación de relevadores se refiere al proceso de configurar los relevadores de protección para que operen de manera jerárquica. Esto significa que el relevador más cercano a la falla se disparará primero, mientras que los demás relevadores más alejados permanecerán sin afectarse, a menos que la falla no sea despejada.
La coordinación de relevadores es esencial por varias razones, algunas de las cuales incluyen:
- Minimizar Interrupciones de Servicio
Los relevadores correctamente coordinados aseguran que solo la sección defectuosa del sistema sea desconectada, dejando el resto del sistema operativo. Esto reduce el tiempo de inactividad y minimiza la interrupción del servicio.
- Prevenir Daños en los Equipos
Si los relevadores no están correctamente coordinados en caso de una falla, múltiples interruptores pueden dispararse innecesariamente. Esto puede llevar a daños en los equipos o incluso a una desconexión total del sistema. La coordinación de relevadores garantiza que solo el equipo afectado sea aislado, protegiendo el resto del sistema.
- Garantizar la Seguridad del Personal
Las fallas en los sistemas eléctricos pueden representar serios riesgos para el personal que trabaja en o cerca del equipo. La coordinación de relevadores ayuda a mitigar estos riesgos al garantizar un aislamiento rápido y preciso de la falla, minimizando las posibilidades de peligros eléctricos.
- Mejorar la Confiabilidad del Sistema
Al optimizar la coordinación de relevadores, se mejora la confiabilidad general del sistema eléctrico. Los relevadores coordinados aseguran que las fallas sean atendidas de manera eficiente, reduciendo la probabilidad de fallas en cascada que podrían comprometer la estabilidad del sistema.
Pasos Clave en la Coordinación de Relés de Protección
La coordinación efectiva de relés requiere un enfoque sistemático para configurar los relés en función del diseño y las condiciones operativas del sistema. Aquí están los pasos clave involucrados en el proceso de coordinación:
- Comprender los Parámetros del Sistema
- Conocer los niveles de voltaje, las clasificaciones de corriente y las características de falla de su sistema.
- Comprender cómo estos parámetros influyen en la respuesta del relé.
- Definir la Configuración del Relé
- Establecer retrasos de tiempo y sensibilidades de corriente apropiadas para cada relé.
- Coordinar las respuestas de los relés para evitar disparos en cascada.
- Utilizar Curvas Tiempo-Corriente
- Utilizar TCC (curvas tiempo-corriente) para visualizar los tiempos de respuesta del relé bajo diferentes condiciones de falla.
- Asegurar una coordinación adecuada entre los relés para evitar curvas superpuestas.
- Probar y Ajustar la Configuración del Relé
- Realizar pruebas regulares para verificar el rendimiento del relé.
- Realizar mantenimiento para garantizar la confiabilidad continua.
- Mantenimiento Regular y Actualizaciones
- Mantener la configuración del relé actualizada con los cambios del sistema.
- Realizar pruebas y mantenimiento periódicos.
Haciendo las Operaciones Eléctricas más Seguras
La coordinación de relevadores de protección es un aspecto crítico para la seguridad y confiabilidad de los sistemas eléctricos. Al garantizar que los relevadores estén correctamente coordinados, las empresas pueden minimizar las interrupciones de servicio, prevenir daños en los equipos y proteger al personal de peligros eléctricos. A medida que las redes eléctricas se vuelven más complejas, se hace necesario colaborar con profesionales en soluciones de seguridad eléctrica. ¡Conéctate hoy!
